Máquina de Soldadura a Tope para Láminas Plásticas Serie RPH
- modelo
- RPH1500, RPH2000, RPH3000, RPH4000, RPH4500, RPH5000, RPH6000, RPH7000
propiedad
- Certificado
- CE, ISO9001
- Material de empaque
- Caja de madera contrachapada
- MOQ
- 1 juego
Evaluacion
Descripción

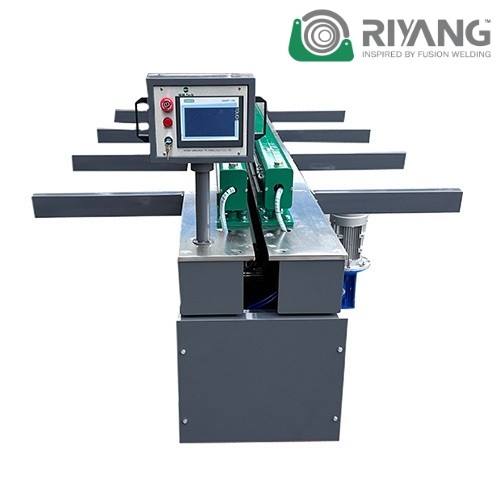

Descripción General de la Máquina de Soldadura a Tope para Láminas Plásticas Serie RPH
La serie RPH cuenta con un robusto bastidor de acero diseñado para soldar láminas de HDPE, PP, PVC y otros termoplásticos. Los componentes clave de Mitsubishi (PLC), SMC (cilindros) y Omron (controladores de temperatura) se combinan con precisión para garantizar un rendimiento de soldadura estable y fiable. La mesa de trabajo reforzada mejora la resistencia a la flexión, las abrazaderas de bloqueo de alta densidad garantizan una distribución uniforme de la presión y la estructura de centrado independiente garantiza la alineación precisa de la lámina, manteniendo una calidad de soldadura estable incluso durante largos ciclos de producción. La serie admite espesores de lámina de 3 a 40 mm, con opciones para 60 mm o más disponibles bajo pedido, y anchos de trabajo de 1500 a 6000 mm (personalizables hasta 7000 mm). La intuitiva interfaz de operador permite un control eficiente del proceso y una operación sencilla.
Diagrama de soldadura
Especificaciones del producto
Detalles de producto | ||||||||
Modelo | RPH1500 | RPH2000 | RPH3000 | RPH4000 | RPH5000 | RPH6000 | RPH7000 | |
Longitud máxima de trabajo (mm) | 1500 | 2000 | 3000 | 4000 | 5000 | 6000 | 7000 | |
Espesor de lámina (mm) | 3 - 15 | 3 - 20 | 3 - 40 | |||||
Diámetro mínimo del cilindro (mm) | 250 | 350 | 450 | 450 | 700 | 700 | 750 | |
Sección Transversal Mínima del Canal (mm) | 200 x 22 | 250 x 270 | 320 x 350 | 320 x 370 | 420 x 450 | 420 x 450 | 420 x 470 | |
Presión de aire comprimido (bar) | 4 - 8 | |||||||
Elemento calefactor (mm), recubierto de teflón, temperatura máx. = 260 ℃ | 1750 x 85 x 20 | 2250 x 85 x 20 | 3250 x 85 x 20 | 4250 x 85 x 20 | 5250 x 85 x 20 | 6250 x 85 x 20 | 7250 x 85 x 20 | |
Fuente de alimentación | 230V, 50/60Hz | 230/400V,
3/N/PE, 60/60HZ | ||||||
Potencia nominal (kW) | 3 | 3.5 | 7.2 | 7.8 | 8.5 | 11 | 13 | |
Dimensiones de la máquina (mm) | 2150x600x1200 | 3050x2000x1200 | 4750x2500x1200 | 5750x2500x1200 | 6750x2500x1200 | 7750x2500x1200 | 8750x2500x1200 | |
Presentado por
· Placa calefactora con precisión de ±5 °C, fiable para chapas grandes y entornos cambiantes.
· La estructura de acero sincronizada de la mesa de trabajo garantiza una distribución uniforme de la presión en todo el ancho de soldadura.
· Abrazaderas de bloqueo de alta densidad para un posicionamiento preciso de la chapa y soldaduras seguras.
· Sistema de control PLC Mitsubishi para la automatización de la secuencia de soldadura y la gestión de parámetros.
· El proceso de soldadura cumple con los estándares de temperatura y calidad DVS 2207.
· Capacidad de soldadura de 3 mm a 40 mm, espesores de soldadura especiales de hasta 60 mm.
· Los parámetros de soldadura se pueden guardar para el seguimiento y la trazabilidad de la calidad.
Opciones disponibles
· Accesorio de soldadura vertical de 90°
· Accesorio de soldadura rodante
· Control remoto (con cable)
· Bocina
· Interfaz USB para registrar los datos de soldadura en una memoria USB
